基本參數
型號:SL-303 SL-305 SL-307 SL-408 SL-512 SL-518等	材質:碳鋼/不銹鋼
過濾精度: 無此項參數	公稱壓力: 1.6Mpa
過濾介質: 油	結構形式: 旋流式/管式

產品簡介

SL系列旋流式油冷卻器用以保護液壓系統工作時，液壓元件產生各種能量的消耗，幾乎全部轉化為熱量，從而使工作油液的溫度及液壓元件的溫度升高，而引起造成液壓元件損壞的- -種冷卻裝置。每種液壓元件都有耐溫極限，溫度過高( > 80°C)將嚴重影響液壓系統的正常工作。

技術參數

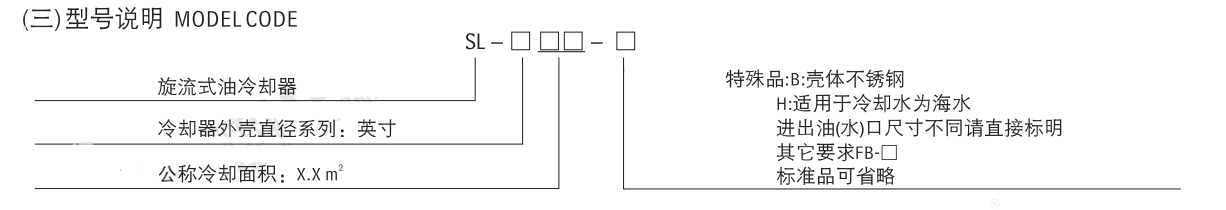

SL系列旋流式油冷卻器型號說明：

型號推薦：
SL-303 SL-304 SL-305 SL-307 SL-309 SL-311
SL-408 SL-411 SL-415 SL-418 SL-421
SL-512 SL-518 SL-526 SL-534 SL-542

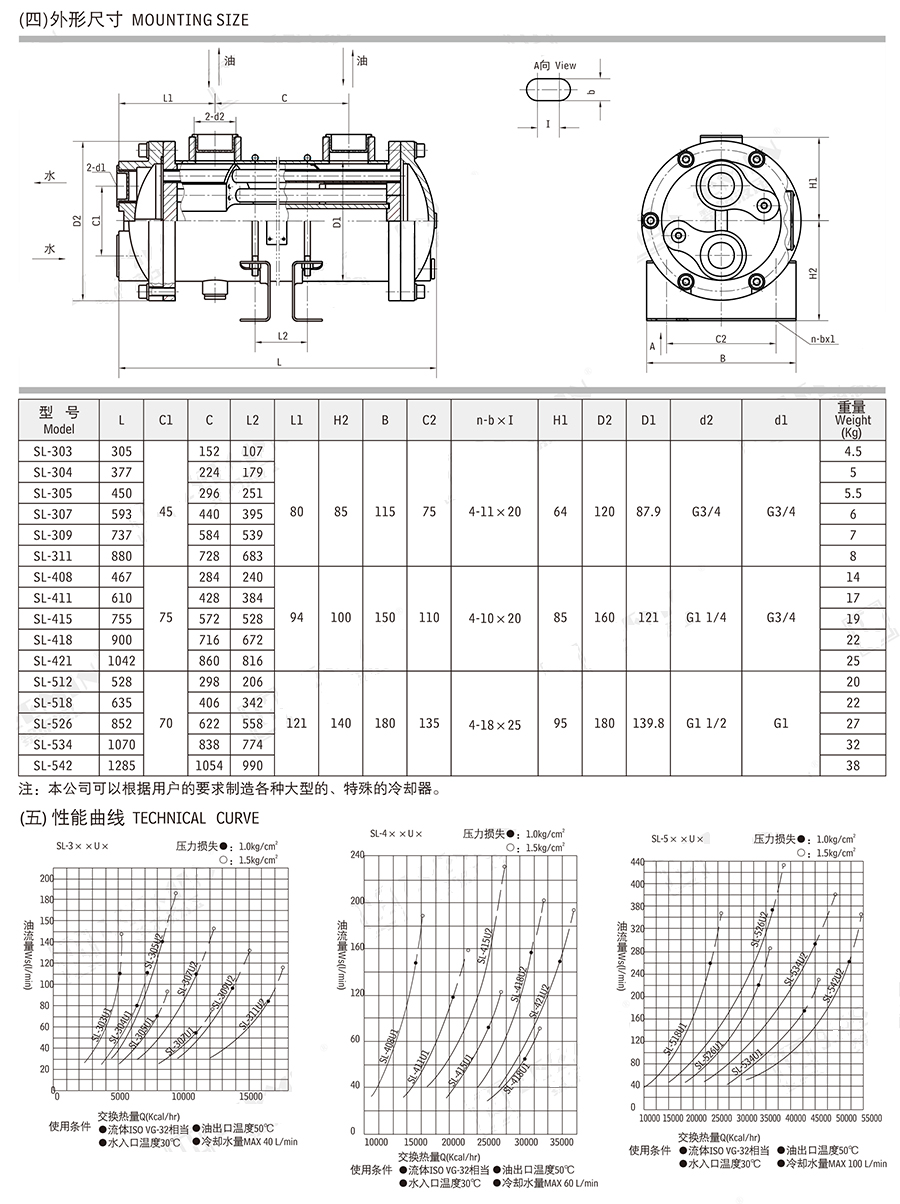

SL系列旋流式油冷卻器外型尺寸：

SL系列旋流式油冷卻器的選用方法：

1、計算需交換的熱量: Q(Kca L/h)

(1)根據油液的溫度要求和流量計算:

Q=CW(T1-T2)

式中.C-油的比熱(Kca L/kg℃) W- -油的流量(kg/h)

Tl-進口油溫(℃) T2- -出口油溫(℃)

其中: W=qP

式中q一-油的流量(L/min) P- -油的密度(kg/L)

(2)根據液壓系統的發熱量計算:

Q=Pr-Pc-Phc

式中Pr-液壓系統的輸入功率 Pc- 輸出有效功率

Phc一油箱、管道散熱功率

2、選擇冷卻器型號

根據計算出的換熱量Q和油流量Ws查產品性能曲線，兩者交點，即為所選的型號。

3、補充說明
冷卻器的實際使用條件可能與其性能測試條件有區別。油粘度小，水流量大，油溫與水溫溫差大時，可選取用比所選型號偏小的型號，反之，選取偏大的型號。

產品特點

1、SL系列旋流式油冷卻器采用螺旋導流板引導油流成螺旋形均勻連續流動，克服了傳統折流板產生的油流換熱死角，提高了換熱效率。

2、本油冷卻器采用螺旋導流板和翅片傳熱管，具有換熱效率高，壓力損失少，重量輕和體積小等優點，是- -種較經濟型的產品。

3、本油冷卻器采用先進的機械脹管制造工藝。進出油路上設置了螺紋連接，方便了與液壓系統設備的連接。

4、油側使用壓力不大于1.6MPa。

應用領域

SL系列旋流式油冷卻器是一種新型，高效冷卻器。它主要用于液壓和潤滑系統，將工作油液冷卻到規定的溫度。因此廣泛適用于化工、電力、礦山、輕工等行業的各種液壓設備的冷卻，尤其適用于機械設備空間狹小緊湊的液壓系統場所。如:注塑機，壓機等機器上，是一種較為理想的冷卻裝置。
