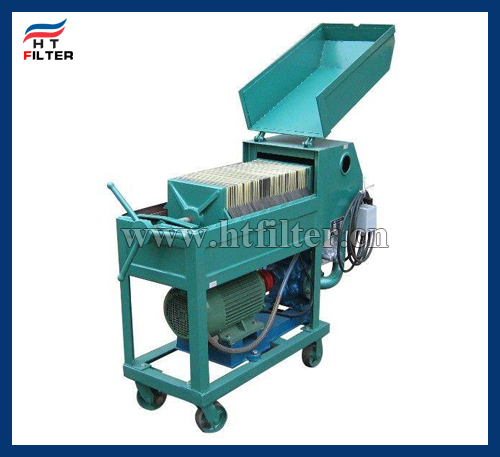

板框式濾油機LY-150

2021-05-26

板框式濾油機LY-150簡介：

板框式濾油機LY-150是專為電廠、電站、工礦企業的變電所（室）潤滑油庫、拖拉機站、石油、化工、冶金、國防工業等單位，用來過濾變壓器油、透平油、航空液壓油及其它液體油液中的水分和雜質。因受齒輪結構的限制，對汽油、煤油等無潤滑性的油類，根據用戶需要可選特殊材料及配用特種電機也可。當油中水分過多時，應先將油加熱，使水分蒸發一部份之后再過濾，如油很臟，需經其它處理后再過濾。高精度濾油機也包含LY板框式濾油機。

板框式濾油機LY-150技術參數：

板框壓力式濾油機系列參數如下

指標		單位	板框壓力式濾油機
型號			LY-150
流量		L/H	9000
工作壓力		Mpa	≤0.5
過濾精度		μm	5～10
工作電源			三相四線　380V 50Hz
噪　　聲		dB(A)	≤80
設備揚程		m	15
進(出口)管徑		mm	Φ42
外形尺寸	長寬高	mm	1140500700
設備重量		kg	330

濾油機性能特點

1、濾油機系列是由過濾床，油泵和粗濾器等部份組成的可移動裝置。

2、過濾床是一種連續操作的，在壓力作用下向側面過濾的過濾器組壓入臟油，它是由成套的順序交替排列的濾板和濾框以及包括有手動螺旋壓緊裝置、壓緊板的機構所組成。濾板和濾框的側面有“耳子”支撐于機架的托板上，濾板和濾框間襯有作為過濾介質的濾紙（或?yàn)V布），借壓緊裝置的壓力，將濾板和濾框在固定的止推板和可移動的板之間，從而形成了一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙（或?yàn)V布），起過濾作用。在濾板和濾框相應位置上設有兩個通液孔，當壓緊后構成為兩條完整的通道，耳子呈三角形的一邊導入臟油，經過濾室過濾后，從另一相應通道（在耳子呈扇形的一邊）引出干凈的油。

3、過濾時臟油經輸入通道分配到各個濾框內，通過濾紙后進入濾板的通液孔，潔凈的油匯集于輸出通道內，排出機外。而臟物留在濾紙表面上，臟油中的少量水份被濾紙中的毛細管吸收，當濾紙表面的濾渣逐漸增厚及濾紙中水分含量增多，過濾阻力增加，當增加到一定程度（一般為 0.2 ~ 0.35Mpa）應停止過濾，更換濾紙后，繼續使用。
